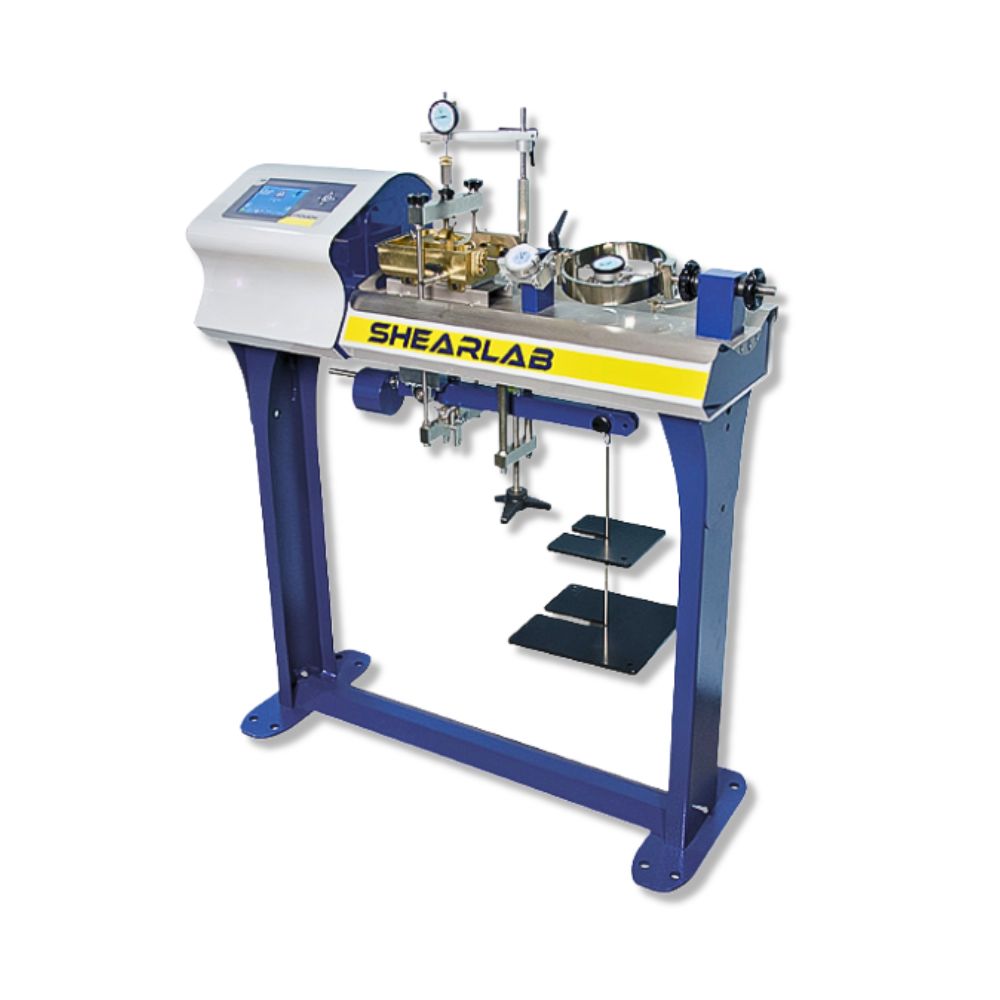

Soil Analog shear machine

https://www.ctrmat.fr/web/image/product.template/1152/image_1920?unique=f991701

A classic and high-performance solution for testing the mechanical strength of soils. Thanks to its analog instrumentation, it ensures consistent reading accuracy and is very easy to use for direct shear tests.
Application: Determination of cohesion and angle of friction.
Standards: Fully compliant with NF P94-071-1 and ASTM D3080.
Instrumentation: Load cell and high-precision mechanical dial gauges.
Reliability: Rigid frame and stable motorization for optimal repeatability.

0.00 € 0.0 EUR 0.00 € VAT Excluded

This combination does not exist.

Add to cart



Price available by quote only - Get a quote
CT0276S

Testing Laboratory Equipment ​- 100% Safe Payment

  • Mesure Analogique Fiable : Équipée d'un anneau dynamométrique et de comparateurs de précision, offrant une lecture directe et une robustesse éprouvée sans dépendre d'un système informatique complexe.
  • Polyvalence d'Essai : Permet de réaliser des essais de consolidation et de cisaillement direct selon la méthode de Casagrande, essentielle pour le calcul des fondations et talus.
  • Transmission de Force Précise : Système de bras de levier pour l'application de la charge verticale et moteur haute performance pour la vitesse de cisaillement constante.
  • Conception Robuste : Châssis métallique renforcé garantissant une rigidité parfaite, indispensable pour éviter les déformations parasites durant l'écrasement de l'éprouvette.
  • Simplicité d'Entretien : Version mécanique et analogique facilitant la maintenance et l'étalonnage périodique au sein du laboratoire.
  • Référence Interne : CT0276S.
  • Vitesse de cisaillement : Variable et réglable (ex: de 0,00001 à 9,99999 mm/min).
  • Charge verticale maximale : Adaptée aux boîtes de cisaillement standards (50 ou 100 cm²).
  • Instrumentation incluse :
    • 1 Anneau dynamométrique de 3 kN pour la force horizontale.
    • 2 Comparateurs de précision (25mm x 0.01 mm pour le déplacement horizontal et 10mm x 0.01mm pour le déplacement vertical).
    • 1 Jeu de poids fendus 50 Kg.
  • Alimentation : 230 V, 50 Hz.
  • Dimensions : 1040x420xh1350 mm.
  • Poids : 120 kg.
  • Conformité normative : NF P94-071-1, ASTM D3080, BS 1377:7.

"La réussite d'un essai de cisaillement dépend de la vitesse de déformation, qui doit être assez lente pour dissiper les pressions interstitielles. Conseil technique : Assurez-vous que les pierres poreuses sont parfaitement saturées avant de placer votre échantillon pour un essai drainé (CD). Rappel : Pensez à vérifier l'alignement des vis de solidarisation de la boîte avant de lancer le moteur pour éviter d'endommager l'anneau dynamométrique."
