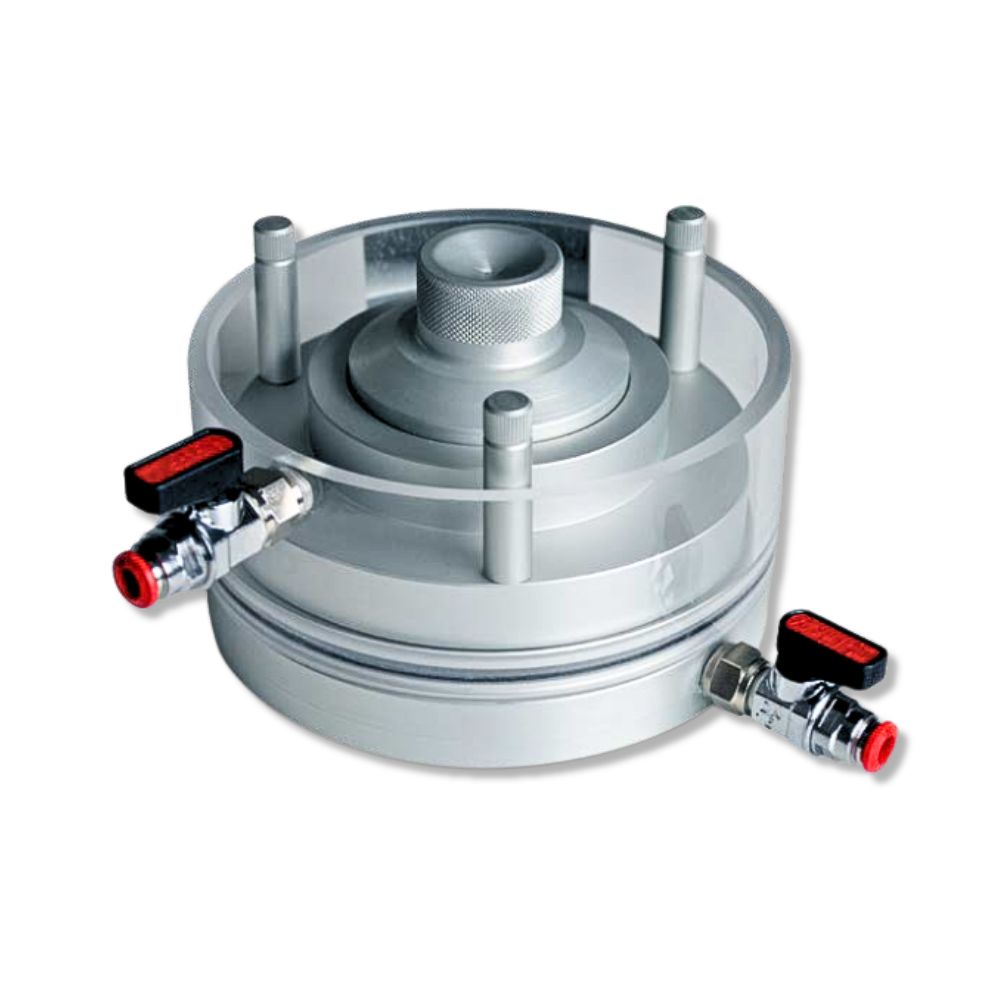

Standard Consolidation cell

https://www.ctrmat.fr/web/image/product.template/1075/image_1920?unique=7a97e9a

Essential for studying soil compressibility, the oedometer cell simulates the loading stresses of a structure and measures the expected settlement. Its robust design and dimensional accuracy make it the standard tool for public and private geotechnical laboratories.
Corrosion-resistant materials for underwater testing.
Strict compliance with NF and ASTM standards.
Designed for intensive and long-term use.

375.00 € 375.0 EUR 375.00 € VAT Excluded

  • DIMENSIONS MM

This combination does not exist.

DEMANDER UN PRIX

​Matériels de laboratoire BTP - Paiement 100% sécurisé

  • Large Choix de Diamètres : Une gamme complète couvrant les standards internationaux, du CTR320 (Ø50,47 mm) au CTR335 (Ø112,80 mm), permettant de s'adapter à toutes les dimensions de carottage.
  • Qualité de Fabrication Premium : Composants usinés en métaux inaltérables (inox et laiton) pour une résistance totale à la corrosion lors des essais de saturation longue durée.
  • Haute Précision Géométrique : Anneaux tranchants à tolérance serrée pour minimiser le remaniement périphérique de l'échantillon de sol lors de l'introduction.
  • Drainage Optimisé : Système incluant des pierres poreuses à perméabilité contrôlée, assurant une dissipation rapide et homogène de la pression interstitielle.
  • Polyvalence Normative : Matériel conçu pour répondre aux exigences des normes NF P94-090-1 (consolidation à l'œdomètre) et ASTM D2435
  • Références :
  • CTR320 : Diamètre 50,47 mm – Surface 20,00 cm²
  • CTR3211 : Diamètre 63,5mm – Surface 31,67 cm²
  • CTR325 : Diamètre 71,40 mm – Surface 40,00 cm²
  • CTR324 : Diamètre 75,00 mm – Surface 44,18 cm²
  • CTR330 : Diamètre 79,80 mm – Surface 50,00 cm²
  • CTR335 : Diamètre 112,80 mm – Surface 100,00 cm²
  • Normes de référence : NF P94-090-1, ASTM D2435, BS 1377:5.

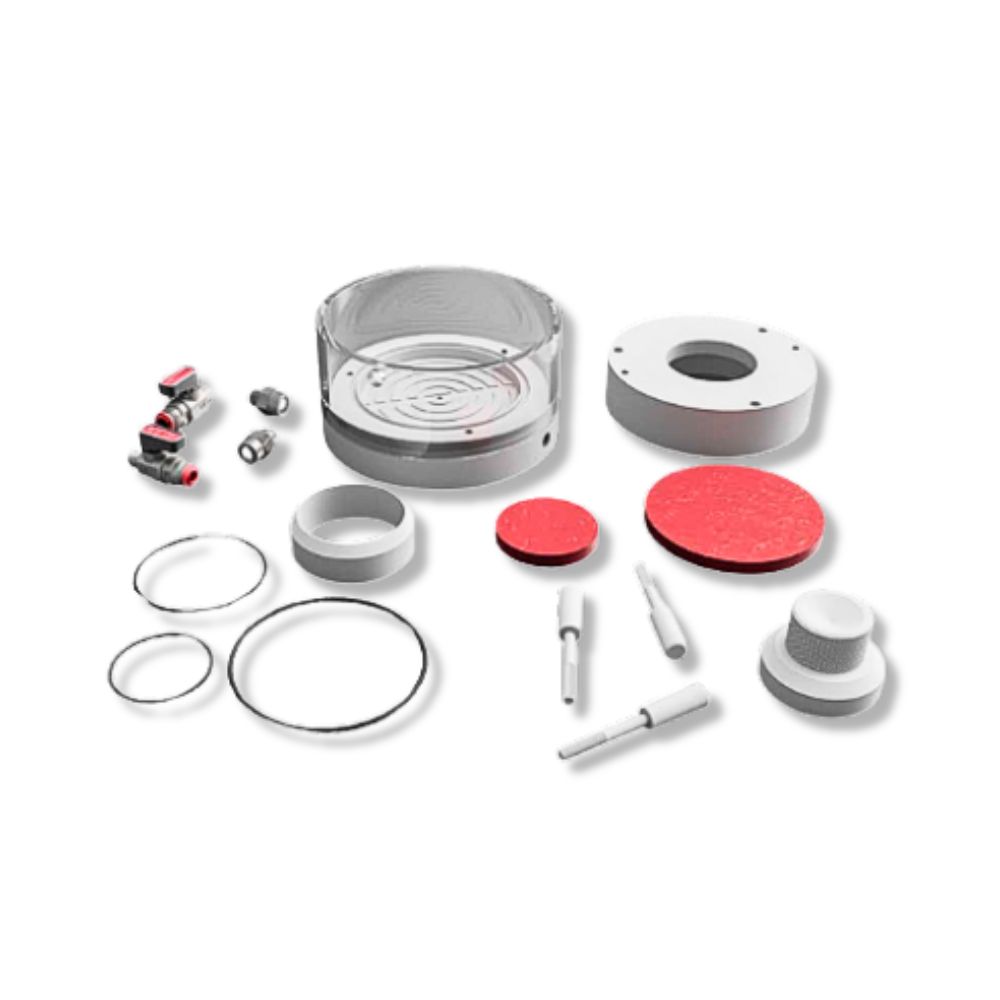

  • Composants inclus : Corps de cellule avec embase de drainage.
    • Anneau tranchant (frettage de l'échantillon).
    • Deux pierres poreuses (supérieure et inférieure).
    • Piston de mise en charge.
    • Tubulures de raccordement pour la saturation.
  • Matériaux : Alliage cuivreux (laiton) et inox.

"La préparation de l'échantillon est l'étape la plus critique de l'essai œdométrique. Conseil technique : Lors de l'insertion de l'anneau tranchant, assurez-vous que les faces de l'échantillon sont parfaitement arasées pour éviter tout vide d'air entre le sol et les pierres poreuses, ce qui fausserait la mesure du tassement initial. Maintenance : Nettoyez les pierres poreuses à l'aide d'un bac à ultrasons après chaque essai pour éviter que les particules fines ne colmatent les pores et ne freinent le drainage."

"Le choix du diamètre influence la précision du calcul de tassement. Conseil technique : Pour les sols hétérogènes ou contenant des micro-fissures, privilégiez les grands diamètres comme le CTR335 (Ø112,80 mm) pour obtenir une valeur moyenne plus représentative. Astuce : Assurez-vous que les pierres poreuses sont saturées d'eau déminéralisée avant l'essai pour éviter que l'air occlus ne retarde la consolidation initiale."
