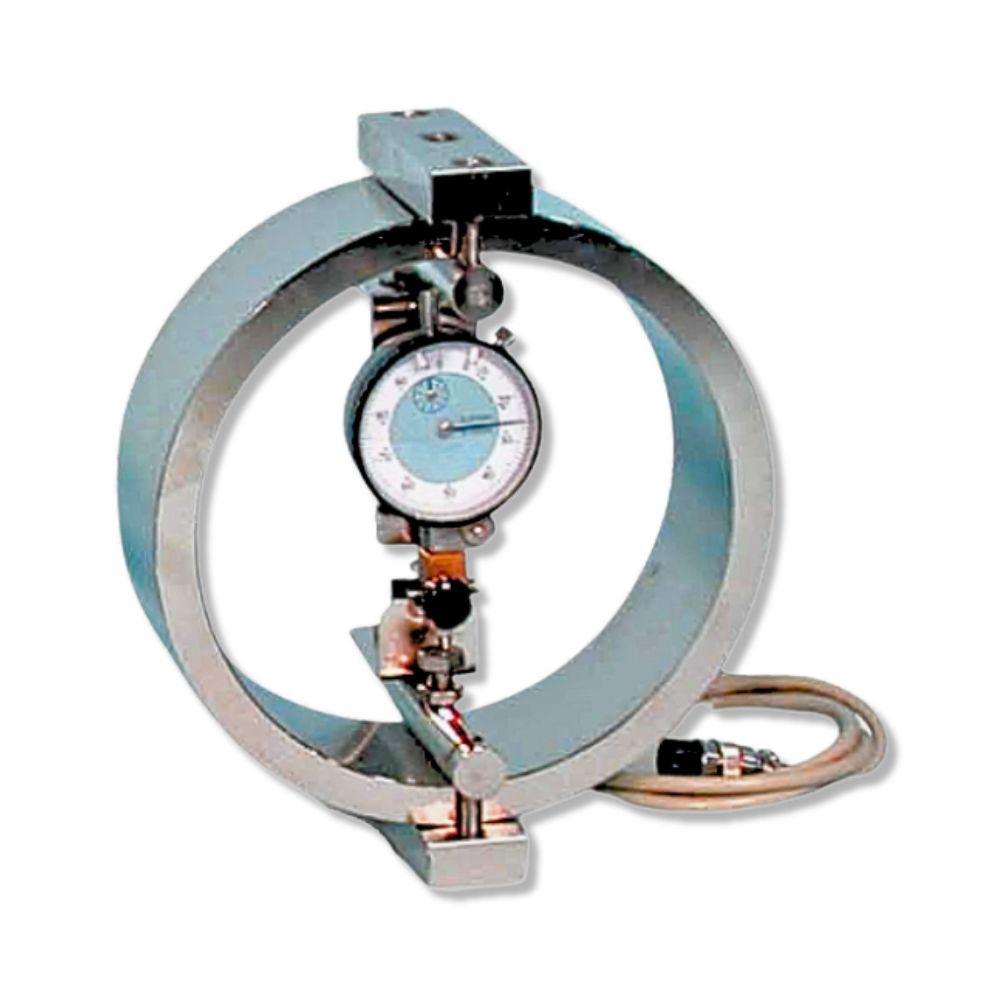

Anneau dynamométrique - Cisaillement

https://www.ctrmat.fr/web/image/product.template/2467/image_1920?unique=2e84d34

High-precision mechanical force measurement device for soil mechanics testing.
Measurement of tangential stress (shear) on a Casagrande box.
Reading on a 1/1000th precision dial gauge.
Construction in Heat-treated alloy steel, highly resistant to repetitive load cycles.
Included: Ring, mounted dial gauge, calibration curve.

510.00 € 510.0 EUR 510.00 € VAT Excluded

  • CAPACITY

This combination does not exist.

Add to cart



Price available by quote only - Get a quote

Testing Laboratory Equipment ​- 100% Safe Payment

  • Spécial Géotechnique : Capacités de 3 kN et 5 kN parfaitement adaptées à la détermination de la cohésion (C) et de l'angle de frottement interne (Φ) des sols fins et granulaires.
  • Sensibilité de Mesure : Équipés d'un comparateur de précision à 0,001 mm, permettant de détecter les moindres variations d'effort au passage du pic de rupture.
  • Linéarité Garantie : Usinage dans la masse d'un acier à haute mémoire élastique pour une stabilité parfaite des mesures, essai après essai.
  • Installation Directe : Fixations compatibles avec les bâtis de cisaillement manuels et motorisés standards.
  • Référence : CTR037/3A (3 kN) / CTR037/5A (5 kN).
  • Norme de référence : NF P 94-071-1 (Essai de cisaillement direct à la boîte).
  • Précision : Classe 1 (ou mieux) sur la plage de mesure.
  • Comparateur : Course 10 mm, résolution 0,001 mm.
  • Livré avec : Certificat d'étalonnage individuel et mallette de transport.
  • Raccordement : Tiges filetées mâles/femelles pour montage sur étrier de poussée.

"Pour une boîte de cisaillement standard de 60x60 mm, un anneau de 3 kN est idéal pour les sols cohérents (argiles, limons). Si vous travaillez sur des sables denses ou des graves fines avec des contraintes normales élevées, l'anneau de 5 kN offre la marge de sécurité nécessaire pour atteindre la rupture sans saturer l'instrument. Pensez à toujours noter la température ambiante, car elle peut influencer très légèrement la constante de l'anneau lors d'essais très longs."
