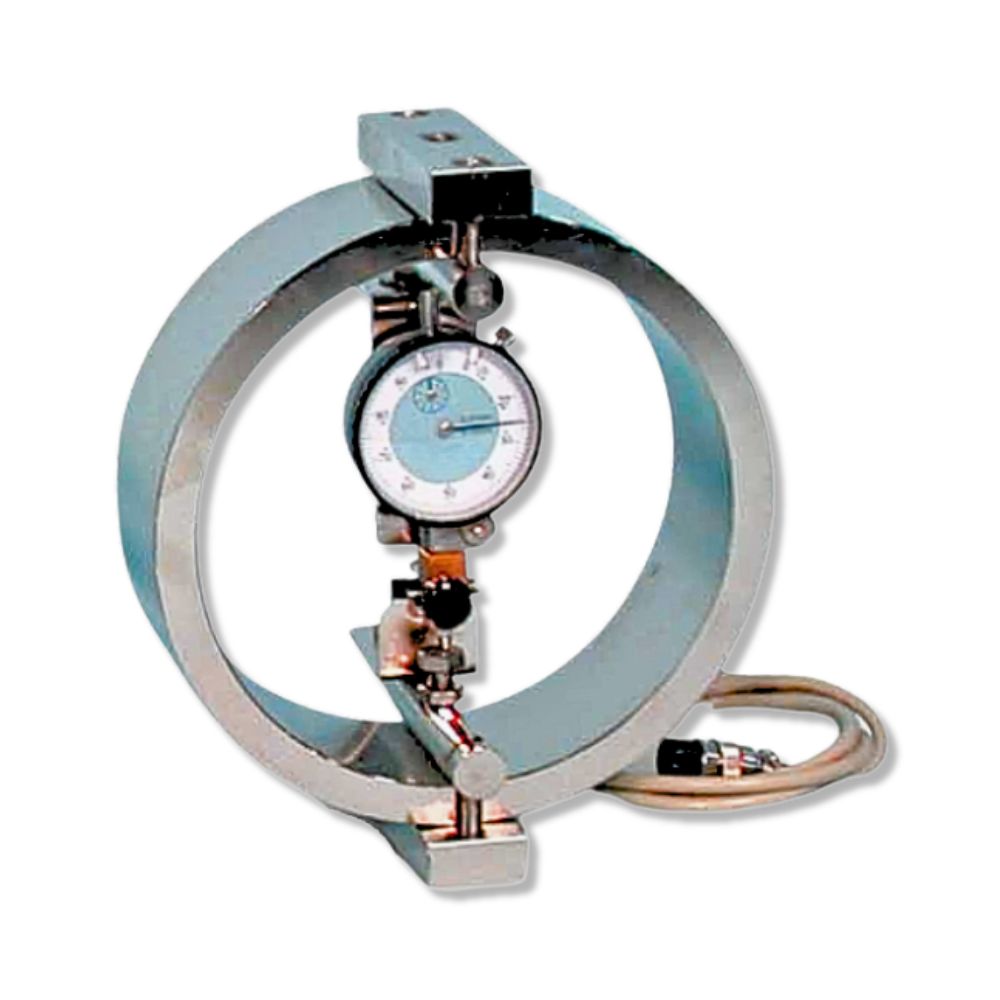

Anneau Dynamométrique de Force | Essais CBR & Marshall

https://www.ctrmat.fr/web/image/product.template/973/image_1920?unique=82bf9a3

Instrument de précision destiné à la mesure des charges appliquées lors des essais de compression en laboratoire de génie civil (CBR, Marshall, compression simple). Sa structure en acier allié garantit une linéarité parfaite. Avec ou sans dispositif de sécurité anti-choc pour le comparateur et livré avec son abaque.

525,00 € 525.0 EUR 525,00 € Hors TVA

  • CAPACITE

Cette combinaison n'existe pas.

DEMANDER UN PRIX
Télécharger la Fiche descriptive du produit

​Matériels de laboratoire BTP - Paiement 100% sécurisé

  • Haute Précision Mécanique : Fabriqué en acier spécial allié, traité thermiquement pour garantir une élasticité parfaite et une répétitivité de mesure optimale.
  • Lecture Directe & Précise : Équipé d'un comparateur à cadran de haute résolution (0,001 mm ou 0,01 mm selon modèle) pour une transcription fidèle de la charge appliquée.
  • Polyvalence d'Application : Conçu pour s'adapter sur toutes les presses de compression standards pour les essais CBR (sols) et Marshall (bitumes).
  • Robustesse Certifiée : Système d'arrêt de sécurité intégré pour protéger l'anneau contre les surcharges accidentelles lors de la rupture de l'éprouvette.
  • Prêt à l'Emploi : Livré avec ses platines de fixation et son tableau de conversion force/déformation spécifique à chaque unité.
  • Références de base : Série CTR037 (Variantes de 30 à 100 kN).
  • Matériau : Acier à ressort haute performance.
  • Comparateur : Analogique (cadran) ou Digital (en option).
  • Normes compatibles : NF EN 13286-47 (CBR), NF EN 12697-34 (Marshall), ASTM D1883, AASHTO T193.
  • Accessoires : Livré avec certificat d'étalonnage raccordé aux étalons nationaux.
    • Référence InterneCapacité (kN)Dispositif d'Arrêt de SécuritéApplication Principale
    CTR037/830 kNNon inclusEssais de portance / Sols
    CTR037/8A30 kNInclusEssais de portance / Sols
    CTR037/1050 kNNon inclusEssais CBR standards
    CTR037/10A50 kNInclusEssais CBR standards
    CTR037/1160 kNNon inclusCBR haute capacité / Marshall
    CTR037/11A60 kNInclusCBR haute capacité / Marshall
    CTR037/12100 kNNon inclusEssais de compression lourds
    CTR037/12A100 kNInclusEssais de compression lourds

"Un anneau dynamométrique est un instrument de métrologie sensible. Pour garantir la validité de vos rapports d'essai, nous recommandons un réétalonnage annuel. Astuce : Lors du montage sur votre presse CBR, assurez-vous que l'anneau est parfaitement vertical et que les faces d'appui sont propres. Tout désaxement, même minime, induit une erreur de mesure sur la courbe de portance."

"Nous recommandons systématiquement les versions avec dispositif d'arrêt (références A) pour les essais de rupture sur enrobés ou sols compactés. Sans ce mécanisme, l'énergie libérée lors de la rupture de l'éprouvette peut endommager irrémédiablement le mécanisme interne du comparateur à cadran."
