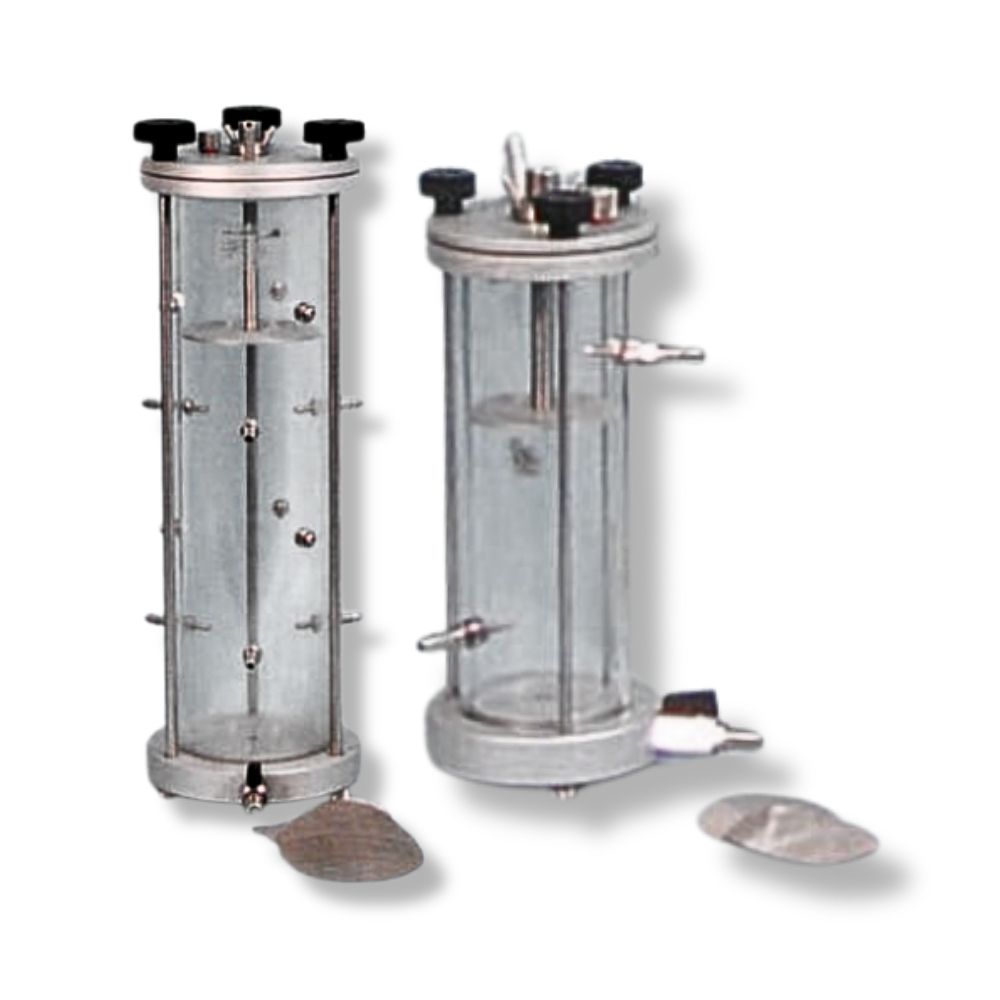

Cellule de perméabilité à charge constante

https://www.ctrmat.fr/web/image/product.template/2631/image_1920?unique=ec84357

Conçues pour la détermination précise du coefficient de perméabilité (k) des sols granuleux à écoulement laminaire sous charge d'eau constante. Constituée d'un corps cylindrique transparent en plexiglas enserré par deux brides rigides en aluminium anodisé anti-corrosion, chaque cellule permet un suivi visuel en temps réel de la saturation de l'échantillon. Conformes aux normes internationales ASTM D2434 et BS 1377:5.
- Cellule de Perméabilité Ø 75 mm avec 3 points d'alimentation. Corps acrylique transparent en plexiglas encadré par deux brides en aluminium anodisé résistant à la corrosion. Poids : ~3 kg.
- Cellule de Perméabilité Ø 114 mm avec 6 points d'alimentation et 6 points obturés pour un contrôle précis de la circulation des fluides. Corps acrylique en plexiglas avec brides en aluminium anodisé. Poids : ~7 kg.

760,00 € 760.0 EUR 760,00 € Hors TVA

  • DIAMETRE - MM

Cette combinaison n'existe pas.

Ajouter au panier



Prix sur devis uniquement - Recevoir un devis
CT0245

​Matériels de laboratoire BTP - Paiement 100% sécurisé

  • Corps Transparent Haute Résistance : Cylindre en plexiglas acrylique permettant une observation visuelle continue du niveau de saturation du sol et de l'absence de poches d'air.
  • Brides en Aluminium Anodisé Anti-Corrosion : Structure encadrée par deux brides métalliques robustes résistant aux pressions d'eau et aux environnements humides permanents.
  • Polyvalence Métrologique (2 Diamètres) : Déclinée en deux dimensions standards (75 mm et 14 mm) pour s'adapter à la granulométrie exacte des matériaux à tester.
  • Prises Manométriques Multi-Points : Équipée de points d'alimentation et d'échantillonnage répartis le long du corps cylindrique pour une prise de pression piézométrique d'une précision irréprochable.
  • Conformité Normative Internationale : Pleinement conforme aux spécifications géotechniques ASTM D2434, BS 1377:5 et AASHTO T215.
  • CT0245/1 — Modèle Ø 75 mm :
    • Diamètre intérieur : 75 mm.
    • Connectique : 3 points d'alimentation piézométrique.
    • Conception : Corps en plexiglas, brides en aluminium anodisé.
    • Poids net : Environ 3 kg.
  • CT0245/2 — Modèle Ø 114 mm :
    • Diamètre intérieur : 114 mm.
    • Connectique : 6 points d'alimentation et 6 points d'obturation pour un contrôle sur mesure du flux.
    • Conception : Corps en plexiglas, brides en aluminium anodisé.
    • Poids net : Environ 7 kg.
    • Remarque d'installation : Nécessite l'association de deux panneaux piézométriques (Réf. CT0245) pour la mesure de charge.

Ces cellules de perméabilité sont les instruments de référence pour évaluer la circulation de l'eau dans les sols non cohérents :

  • Mesure du Coefficient de Perméabilité $k$ (ASTM D2434 / BS 1377:5) : Détermination du coefficient de Darcy sur les sables, graviers et matériaux d'assise à forte perméabilité.
  • Auscultation Géotechnique & Drainage : Validation du pouvoir drainant des matériaux de remblai, des sables de filtration et des couches de forme pour infrastructures routières.


"La présence de bulles d'air dissoutes dans le sol lors de l'essai fausse l'estimation de la vitesse d'écoulement de l'eau. Conseil de préparation : Alimentez la cellule CT0245 exclusivement avec de l'eau désaérée ou déminéralisée. Choix du diamètre : Utilisez le modèle 75 mm (CT0245/1) pour les sables fins et moyens. Privilégiez impérativement le modèle 114 mm (CT0245/2) pour les sables grossiers et les graviers fins afin d'éviter les effets de paroi."
